La tabla de $ CP$

La identificación de los intercambiadores necesarios en el punto pinch se aclara mucho empleando la tabla de $ CP$. En esta tabla, se representan los valores de $ CP$ para las corrientes frías y calientes, en orden descendente.

En la figura [*]a se muestra un diagrama de trama con la tabla de $ CP$ por encima del pinch. Los servicios de refrigeración no deben emplearse por encima del pinch, ya que esto supone una transferencia de calor a través del pinch. En cambio, se pueden emplear los servicios de calefacción para calentar las corrientes frías por encima del pinch. Para enfriar las corrientes calientes, deben emplearse únicamente las corrientes frías que se encuentren por encima del pinch. Otra condición adicional es que si una corriente fría o caliente tiene uno de sus extremos en el punto pinch, debe ponerse en contacto con otra corriente que también tenga uno de sus extremos en el punto pinch. De no cumplirse esta última condición, la diferencia de temperaturas sería menor que $ \Delta T_$min. Si nos fijamos en la figura [*]a, todos los intercambiadores colocados cumplen con las reglas anteriores. Además, hay que darse cuenta que las inecuaciones de $ CP$ se han empleando exclusivamente en las unidades que tienen uno de sus extremos en el punto pinch. Una vez que se cumplen estas ecuaciones en el extremo del pinch, en el resto de la subred las diferencias de temperatura son mayores que $ \Delta T_$min, por lo que no es necesario que se cumplan.

En la figura [*]b se muestra la parte del diagrama que está por debajo del pinch. En esta zona, no deben emplearse los servicios de calefacción, de modo que el único modo de calentar las corrientes frías es empleando corrientes calientes del proceso. En cambio, sí pueden emplearse los servicios de refrigeración para enfriar las corrientes calientes. De nuevo, si una corriente tiene uno de sus extremos en el punto pinch, sólo puede ponerse en contacto con otra corriente que tenga uno de sus extremos en el punto pinch.

Una vez que hemos elegido todos los posibles intercambiadores, la siguiente cuestión es decidir qué tamaño debe tener cada cambiador.

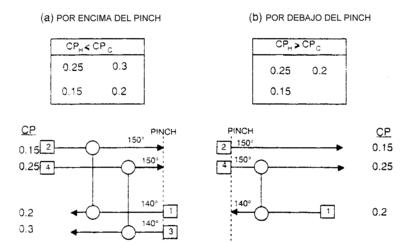

Figura: La tabla de $ CP$ para el diseño por encima y por debajo del pinch.
