Cómo introducir los datos de las corrientes del proceso

Los datos de las corrientes del proceso se encuentran en la tabla . Para introducirlos debemos seleccionar cada uno de los equipos de transferencia de calor (los cambiadores), y pulsar el botón Corrientes del navegador del proceso, usar el menú Bloque, o el botón con una hoja y un lápiz de la barra de herramientas. Podemos colocar indistintamente una corriente fría o una corriente caliente, ya que el programa detecta automáticamente el tipo de corriente.

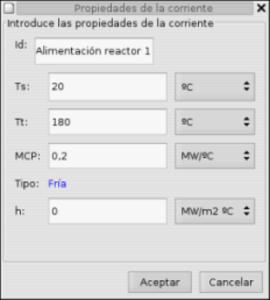

**Figura:** Ventana para introducir los datos de las corrientes de un equipo de transferencia de calor

En la figura se muestra la ventana en la que se introducen los datos de las corrientes. El coeficiente de película no lo vamos a introducir todavía, puesto que sólo es necesario para hacer cálculo relativos al área de la red de intercambiadores.
