El informe de resultados

Una vez que se han ejecutado los asistentes, podemos generar un informe de resultados que nos muestra diversa información acerca del proceso. Para ello, en el menú Configuración elegimos la opción Informe de resultados. En la ventana que aparece podemos seleccionar qué información estará dentro del informe final de resultados.

Una vez seleccionados los parámetros que queremos que se calculen, podemos obtener los resultados con la opción Emitir informe de resultados del menú Proceso. Los cálculos pueden tardar algunos minutos en completarse. Una vez que se ha terminado, el informe será mostrado con el navegador web que se haya configurado en las opciones de GnuPinch.

En el caso de que se obtuviera algún error durante la ejecución del informe, hay que comprobar que previamente se han ejecutado los asistentes de servicios auxiliares y de supertargeting. Si el asistente de supertargeting arrojar errores durante su ejecución, podemos probar a no incluir cálculos del área de la red de intercambiadores ni de su coste en el informe final de resultados.

Es necesario resaltar que para realizar estos cálculos, o el prediseño de los intercambiadores de calor, es necesario haber indicado el coeficiente de película en todas las corrientes del proceso.

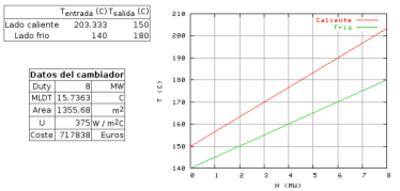

Como ejemplo, en la figura [*] se muestran los datos de diseño de uno de los intercambiadores de la red. Es una porción del informe de resultados.

Figura: Datos de diseño de uno de los intercambiadores de la red.
Image gpinch14
